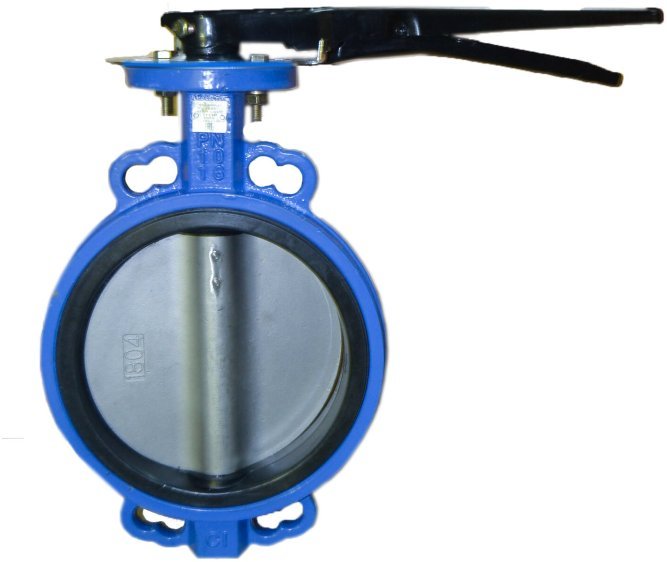

Затвор с нержавеющим диском, межфланцевый HB303 DN125 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE

Описание

Затвор дисковый поворотный межфланцевый HB303 DN125 PN16 (HORNHOF) предназначен для перекрытия потока рабочей среды в трубопроводах. Применяется в системах водоснабжения, водоотведения, вентиляции, кондиционирования, пожаротушения, а также для работы с газовоздушными смесями и тепловыми пунктами.

Материалы и конструкция

• Корпус: ковкий чугун (GGG40)
• Диск: нержавеющая сталь (AISI 316)
• Шток: нержавеющая сталь (416)
• Уплотнение: PTFE (фторопласт)
• Уплотнение штока: PTFE

Характеристики

• Условный проход (DN): 125
• Давление (PN): 16
• Температура рабочей среды: от -20 °С до +130 °С
• Герметичность: класс А (двухсторонний по ГОСТ 9544-2015)
• Крутящий момент: 103 Нм
• Вес: 5.8 кг
• Длина (A): 309 мм
• Ширина (B): 179 мм
• Диаметр фланца (∅D1): 210 мм
• Количество отверстий (N-∅L): 4-18
• Толщина фланца (L): 55 мм
• Высота (H): 20 мм
• Диаметр привода (∅A): 70 мм

Стандарты и нормы

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Рабочая среда

Техническая и питьевая вода, воздух, жидкости холодного и горячего водоснабжения, водоотведения и другие неагрессивные среды.

Затвор с нержавеющим диском, межфланцевый HB303 DN125 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE Вы можете купить с доставкой в Якутск, по России, в Казахстан и Беларусь.
