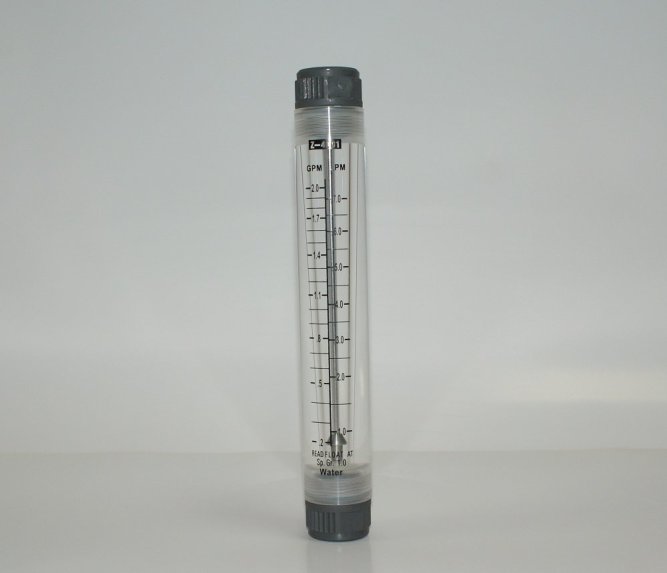

Ротаметр проточный FM 02 (0,2-2 GPM)
Ротаметр предназначен для измерения объемного расхода потоков чистых и слабозагрязненных жидкостей (в основном – вода, либо жидкость, схожая с ней по плотности). Ротаметр состоит из корпуса, поплавка с направляющей и входного и выходного резьбового штуцера. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей. На корпусе ротаметра снаружи нанесена шкала для измерения расхода. Поплавок виден сквозь прозрачный корпус и измерение производится визуально по верхнему срезу поплавка.
Принцип действия ротаметра основан на восприятии поплавком, перемещающимся внутри отверстия, динамического напора, проходящего снизу вверх потока жидкости. При подъеме поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждому положению поплавка соответствует определенное значение расхода.
Условия применения:
Температура измеряемой среды от +5 .. +50 град С
Рабочее давление - 0.6Mpa (6,3 кгс/см2)
Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2)
Ротаметр проточный FM 02 Вы можете купить с доставкой в Якутск, по России, в Казахстан и Беларусь.
