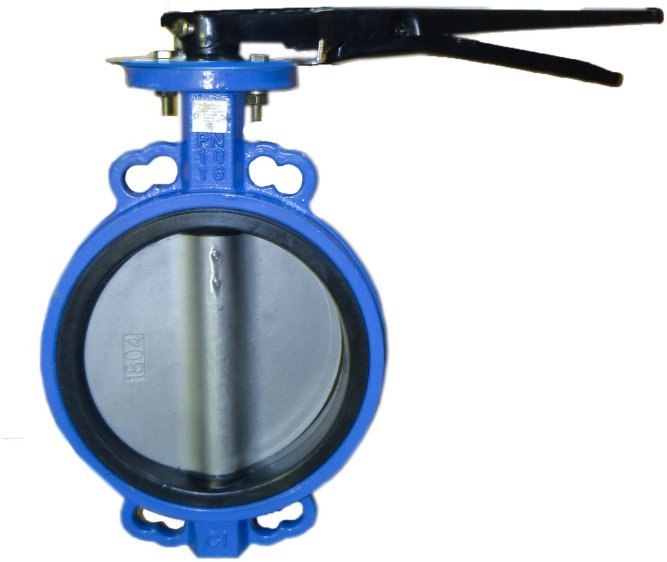

Затвор с нержавеющим диском, межфланцевый HB303 DN100 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE

Описание

Затвор дисковый поворотный межфланцевый HB303 DN100 PN16 (HORNHOF) предназначен для перекрытия потока газовоздушных смесей, воды и других неагрессивных сред в трубопроводах систем водоснабжения, водоотведения, вентиляции, кондиционирования и пожаротушения. Затвор выполнен с нержавеющим диском и обеспечивает надежную запорную функцию при повороте на четверть оборота.

Материалы и конструкция

• Корпус: ковкий чугун (GGG40)
• Диск: нержавеющая сталь (AISI 316)
• Уплотнение диска: PTFE
• Шток: нержавеющая сталь (416)
• Уплотнение штока: PTFE

Характеристики

• Условный проход (DN): 100
• Давление (PN): 16
• Температура рабочей среды: от -20 °С до +130 °С
• Герметичность: класс А (двухсторонний по ГОСТ 9544-2015)
• Крутящий момент: 79 Нм
• Вес: 4.6 кг

Размеры

• Длина : 277 мм
• Ширина : 163 мм
• Высота : 20 мм
• Диаметр фланца (∅D1): 180 мм
• Количество отверстий (N-∅L): 4-18 мм
• Размер квадрата под ключ (S): 11×11 мм

Стандарты и сертификация

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Применение

• Техническая и питьевая вода
• Трубопроводы холодного и горячего водоснабжения
• Системы водоотведения
• Воздушные коммуникации
• Неагрессивные жидкости

Затвор с нержавеющим диском, межфланцевый HB303 DN100 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE Вы можете купить с доставкой в Якутск, по России, в Казахстан и Беларусь.
