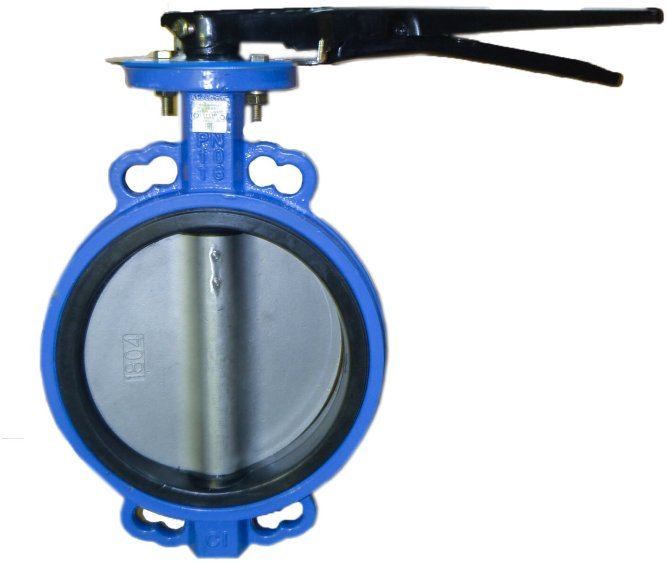

Затвор с нержавеющим диском, межфланцевый HB303 DN 100 PN 16 (HORNHOF)

Описание

Затвор дисковый поворотный межфланцевый HB303 DN 100 PN 16 (HORNHOF) - это четвертьоборотная запорная арматура с нержавеющим диском для трубопроводных систем. Применяется для газовоздушных смесей, тепловых пунктов, водоснабжения, водоотведения, вентиляции, кондиционирования и пожаротушения.

Материалы и конструкция

• Корпус: ковкий чугун GGG 40
• Диск: ковкий чугун с никелем / нержавеющая сталь 304
• Шток: оцинкованная / нержавеющая сталь A216WCB+Zn / 416
• Уплотнения: EPDM / NBR / VITON / PTFE
• Ручка: углеродистая сталь

Характеристики

• Условный проход (DN): 100
• Давление (PN): 16
• Температура рабочей среды: от -20°С до +130°С
• Герметичность: класс А, двухсторонний по ГОСТ 9544-2015
• Крутящий момент: 79 Нм
• Вес: 4.6 кг
• Длина (A): 277 мм
• Ширина (B): 163 мм
• Высота (H): 20 мм
• Диаметр фланца (∅D1): 180 мм
• Количество отверстий (N-∅L): 4-18 мм
• Размер квадрата под ключ (S): 11×11 мм

Функциональные возможности

• Запорная функция для трубопроводных систем
• Работа с технической и питьевой водой, воздухом
• Применение в системах холодного и горячего водоснабжения

Стандарты и испытания

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Затвор с нержавеющим диском, межфланцевый HB303 DN 100 PN 16 (HORNHOF) Вы можете купить с доставкой в Якутск, по России, в Казахстан и Беларусь.
