Краткое описание

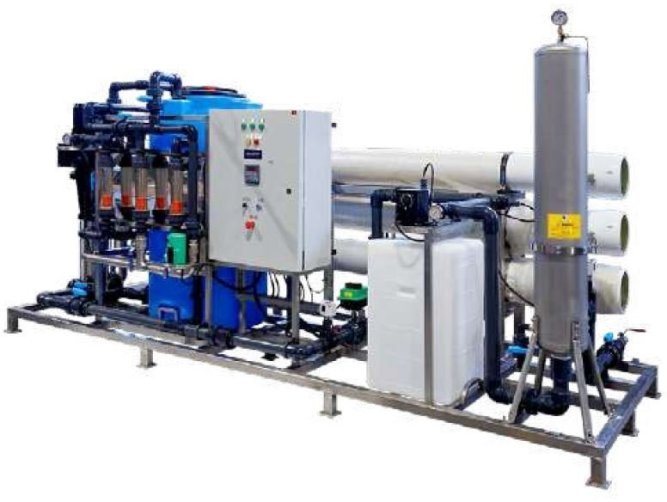

Система обратного осмоса AQUAPHOR APRO-HC-9000-D SST 304 — это промышленная высоконапорная установка обратного осмоса производительностью до 9000 л/ч, предназначенная для глубокой деминерализации воды с общей минерализацией до 4000 мг/л. Система работает при рабочем давлении до 16 бар и оснащена дозатором Grundfos DDE 6-10 для точной подачи ингибитора солеотложения. Благодаря продуманной гидравлической схеме, автоматизации и качественным компонентам из нержавеющей стали, система обеспечивает стабильную подачу высококачественной очищенной воды в энергетике, фармацевтике, пищевой промышленности и других ответственных отраслях.

Ключевые характеристики

Производительность: до 9000 л/ч
Максимальное солесодержание входной воды: 4000 мг/л
Максимальное отсечение солей: до 99,7%
Рабочее давление: до 16 бар (высоконапорный режим)
Гидравлический КПД (Recovery): 50–95% (в зависимости от качества исходной воды)
Количество мембран: 9 × 8040
Электропитание: 380 В, 50 Гц
Габаритные размеры: 1990 × 3840 × 1350 мм
Вес нетто: 842 кг
Присоединительные размеры: вход — 2", выход — 1½", дренаж — 2" NPTF

Полное описание

Система AQUAPHOR APRO-HC-9000-D SST 304 входит в линейку промышленных высоконапорных обратноосмотических установок серии HC. Она спроектирована для непрерывной работы в условиях высокой нагрузки и сложного состава исходной воды. Установка размещена на раме индустриального исполнения из нержавеющей стали AISI304 и укомплектована двумя высоконадежными насосами: Grundfos CRN и Hydroo CDLF (производство CNP, Испания), оба выполнены из AISI316.

В гидравлической схеме реализованы ключевые технологические решения: сброс дренажа — в начале и в конце цикла фильтрации; сброс первичного пермеата — в дренаж в начале цикла. Это гарантирует, что потребитель получает воду высокого качества с самого первого литра. Штатно установлена система CIP (очистка на месте) с реагентной емкостью 100 л, переключателем режимов «Работа/CIP» и полной обвязкой для проведения промывки без остановки технологического процесса.

Предфильтрация на системах производительностью 9000–20000 л/ч выполнена с использованием мультипатронных фильтров с модулями ROz5-40", что обеспечивает надежную защиту мембран от механических и химических загрязнений. Все высоконапорные магистрали выполнены из труб AISI316 PN100, низконапорные — из PVC PN16/PN25.

Особенности и преимущества

Высоконапорный режим работы — до 16 бар, эффективная очистка воды с минерализацией до 4000 мг/л
Дозатор Grundfos DDE 6-10 — регулировка подачи от 0 до 6 л/ч, стабильная доза при давлении до 10 бар; оснащен датчиком низкого уровня реагента
Два промышленных насоса:
- Grundfos CRN (AISI316)
- Hydroo CDLF (CNP, Испания, AISI316)
Автоматическая работа с ручной регулировкой потоков — гибкая адаптация под состав исходной воды
Штатная система CIP — емкость 100 л, переключатель режимов, полная обвязка
Интеллектуальная схема сброса:
- Первичный пермеат — в дренаж в начале цикла
- Дренаж — в начале и в конце цикла фильтрации
Обратные клапаны — на линиях пермеата, концентрата и рециркулята
Полноценный электрощит с системой плавного пуска и защитой от перегрева насоса
RO-контроллер AQUAPHOR с функциями:
- Полного контроля и управления оборудованием
- Индикации состояния системы
- Журнала ошибок с временной привязкой
- Поддержки Wi-Fi, ModBus и GPRS-модема
Точные TDS-сенсоры:
- Питающей воды: SS316, диапазон 3–1000 мкСм/см
- Осмотической воды: SS316, диапазон 1–200 мкСм/см
Ротаметры — измерение потока пермеата, концентрата и рециркулята
Двойная защита по низкому давлению — реле до и после предфильтрации (BRASS/AISI304 или AISI316)
Контроль избыточного давления — реле высокого давления на мембранных блоках
Гидрозаполненные манометры — контроль давления на входе, после фильтров, после насоса RO и в конце дренажной линии
Краны с сервоприводом (Comporatto Nello, Италия / Belimo, Бельгия):
- Входной кран
- Трехходовой кран сброса пермеата
- Кран сброса дренажа
Регулировочные краны — концентрата и возврата дренажа на рециркуляцию (AISI316)
Приборная панель — из нержавеющей стали SS304
Корпуса мембран — FRP с боковыми входами (производства RO PV, BEL, WiveCyber)
