Краткое описание

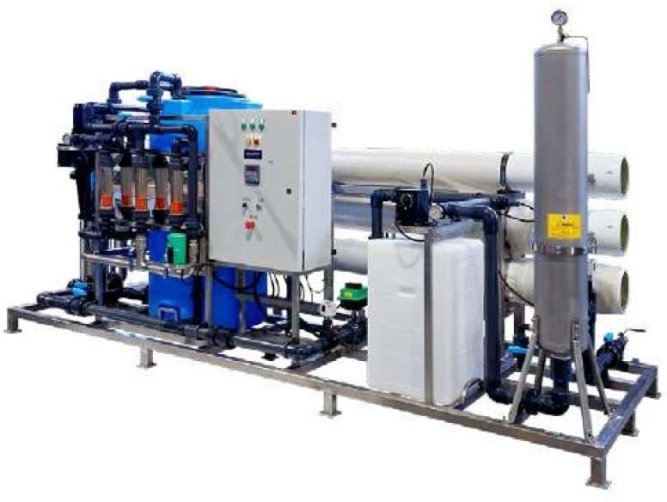

Система обратного осмоса AQUAPHOR APRO-HC-15000-D SST 304 — это промышленная высоконапорная установка обратного осмоса производительностью до 15 000 л/ч, предназначенная для глубокой деминерализации воды с общей минерализацией до 4000 мг/л. Система работает при рабочем давлении до 16 бар и оснащена дозатором Grundfos DDE 6-10 для точной подачи ингибитора солеотложения. Благодаря усиленной конструкции из нержавеющей стали, двойной насосной группе и полной автоматизации, система обеспечивает надежную и стабильную подачу высококачественной очищенной воды в условиях непрерывной промышленной эксплуатации.

Ключевые характеристики

Производительность: до 15 000 л/ч
Максимальное солесодержание входной воды: 4000 мг/л
Максимальное отсечение солей: до 99,7%
Рабочее давление: до 16 бар (высоконапорный режим)
Гидравлический КПД (Recovery): 50–95% (в зависимости от качества исходной воды)
Количество мембран: 15 × 8040
Электропитание: 380 В, 50 Гц
Габаритные размеры: 1870 × 5730 × 1500 мм
Вес нетто: 1250 кг
Присоединительные размеры: вход — 2", выход — 1½", дренаж — 2" NPTF

Полное описание

Система AQUAPHOR APRO-HC-15000-D SST 304 входит в линейку промышленных высоконапорных установок серии HC и предназначена для эксплуатации в энергетике, фармацевтике, пищевой промышленности, нефтехимии и других отраслях с высокими требованиями к качеству воды. Конструкция системы выполнена на раме индустриального исполнения из нержавеющей стали AISI304, что обеспечивает коррозионную стойкость и долговечность даже в агрессивных условиях.

Установка оснащена двумя высоконадежными насосами из нержавеющей стали AISI316: Grundfos серии CRN и Hydroo серии CDLF (производство CNP, Испания). Это обеспечивает стабильный напор и возможность работы в широком диапазоне производительностей. Предфильтрация реализована через мультипатронные фильтры с модулями ROz5-40", что гарантирует эффективную защиту мембран от механических и химических загрязнений.

В системе реализована продвинутая гидравлическая схема: в начале и конце цикла фильтрации осуществляется сброс дренажа, а в начале цикла — сброс первичного пермеата в дренаж, что исключает попадание воды пониженного качества в накопитель. Штатно предусмотрена система CIP (очистка на месте) с реагентной емкостью 100 л, переключателем режимов «Работа/CIP» и полной обвязкой для проведения промывки без остановки технологического процесса.

Особенности и преимущества

Высоконапорный режим работы — до 16 бар, эффективная очистка воды с TDS до 4000 мг/л
Дозатор Grundfos DDE 6-10 — регулировка от 0 до 6 л/ч, стабильная доза при давлении до 10 бар; оснащен датчиком низкого уровня реагента
Два промышленных насоса:
- Grundfos CRN (AISI316)
- Hydroo CDLF (CNP, Испания, AISI316)
Автоматическая работа с ручной регулировкой потоков — гибкая адаптация под состав исходной воды
Штатная система CIP — емкость 100 л, переключатель режимов, полная обвязка
Циклический сброс дренажа и первичного пермеата — в начале и конце каждого цикла фильтрации
Обратные клапаны — установлены на линиях пермеата, концентрата и рециркулята
Полноценный электрощит с системой плавного пуска и защитой от перегрева насоса
RO-контроллер AQUAPHOR с расширенными функциями:
- Контроль и управление всем оборудованием системы
- Индикация состояния узлов и процессов
- Журнал операций с сохранением ошибок и временной привязкой
- Wi-Fi, ModBus, поддержка GPRS-модема
Высокоточные TDS-сенсоры:
- Питающей воды: SS316, диапазон 3–1000 мкСм/см
- Осмотической воды: SS316, диапазон 1–200 мкСм/см
Ротаметры потока — на линиях пермеата, концентрата и рециркулята
Двойная защита по низкому давлению — реле до и после предфильтрации (BRASS/AISI304 или AISI316)
Контроль избыточного давления — реле высокого давления на мембранных блоках
Гидрозаполненные манометры — контроль давления на входе, после фильтров, после насоса RO и в конце дренажной линии
Краны с сервоприводом (Comporatto Nello, Италия / Belimo, Бельгия):
- Входной кран
- Трехходовой кран сброса пермеата
- Кран сброса дренажа
Краны регулировки — концентрата и возврата дренажа на рециркуляцию (AISI316)
Приборная панель — из нержавеющей стали SS304
Корпуса мембран — FRP с боковыми входами (производства RO PV, BEL, WiveCyber)

Назначение

Подготовка питательной воды для паровых и водогрейных котлов
Обеспечение технологических линий в фармацевтике и биотехнологиях
Очистка воды для систем охлаждения и замкнутых теплообменных контуров
Подача воды в пищевую, напитковую и молочную промышленность
Использование в качестве первой ступени в системах получения ультрачистой воды (в сочетании с деионизацией)
